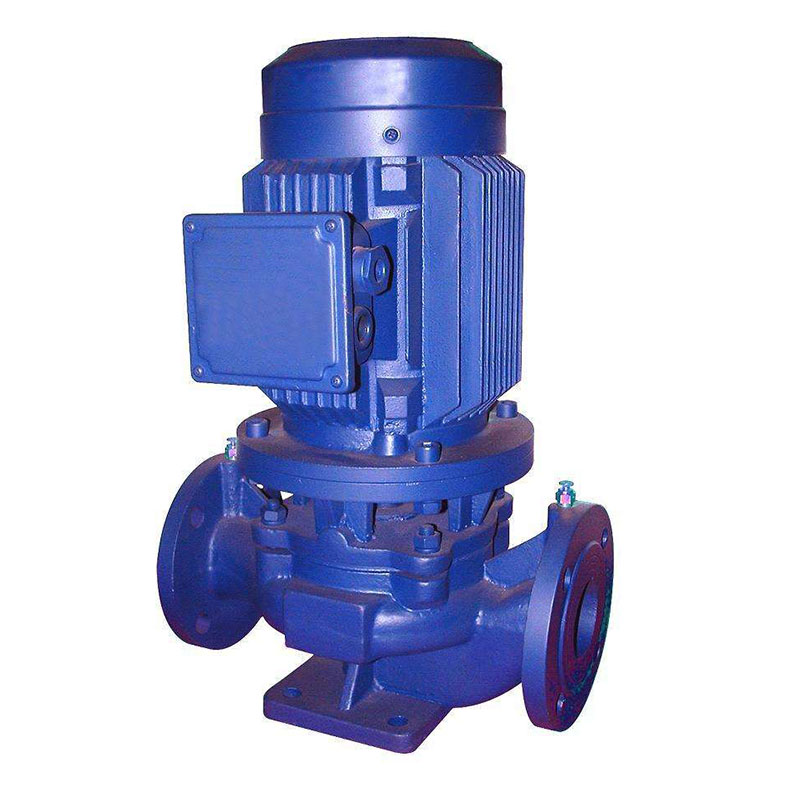

SG型管道泵

SG型管道泵適用于高層建筑增壓送水，園林噴灌，冷卻塔上水，遠距離輸水，空調，制冷沖洗，浴室等冷暖水循環加壓。使用溫度80℃以下。

說明書在線閱讀管道泵實物圖產品安裝圖紙

下一個產品：SGR系列熱水管道泵

上一個產品：ISGB型管道增壓泵

SG型管道增壓泵概述

SG型管道泵是為增壓輸送，解決管道壓力過低而研制的新穎泵，比目前應用臥式離心泵具有很大的優越性。由于采用先進機械密封，電機主軸直接安裝葉輪，故有效率高，耗電省，結構緊湊，體積小，重量輕，裝修方便等特點，并可根據揚程與流量需要并串聯使用。

1. SG型管道泵適用于高層建筑增壓送水，園林噴灌，冷卻塔上水，遠距離輸水，空調，制冷沖洗，浴室等冷暖水循環加壓。使用溫度80℃以下。

2. SGR型熱水管道泵適用于采暖，鍋爐等行業的高溫?zé)崴鰤貉h(huán)。使用溫度150℃以下。

3. SGP型不銹鋼管道泵適用于輸送食品，制藥，造酒。化工等行業的工藝流程中腐蝕介質，使用溫度100℃以下。

4. SGB系列防爆管道泵適用于輸送無腐蝕液體，有甲烷或煤礦井下固定設備I類及工廠IIA，IIB級，溫度組別為T1，T2，T3，T4組存在爆炸性混合物的其它工業場所。使用溫度80℃以下。

5. SGPB系列耐腐防爆管道泵適用于輸送化工，制藥，石油，食品，國防等工業腐蝕液體，有甲烷或煤礦井下固定設備I類及工廠IIA，IIB級，溫度組別為T1，T2，T3，T4組存在爆炸性混合物的其它工業場所。使用溫度140℃以下.

SG型管道增壓泵使用范圍

流量范圍：1.5~1200m3/h

揚程范圍：5~125m

系統高工作壓力：≤1.6Mpa

介質溫度：-15℃~+140℃

環境溫度：≤+40℃

SG型管道增壓泵用途

管道增壓泵要適用于高層建筑，園林噴灌，管道增壓，冷熱水循環，易燃易爆液體與腐蝕性液體輸送及各種鍋爐，供水、暖通、化工、石油管道設備配套。

（1）管道增壓泵（冷水）適用于高層建筑增壓送水，園林噴灌、冷卻塔上水、遠距離輸水、制冷沖洗、浴室等冷暖流水循環加壓。使用溫度80℃以下。

（2） SGR熱水增壓泵適用于暖房、鍋爐等行業的高溫?zé)崴鰤貉h(huán)。使用溫度140℃以下。

（3） SGP立式化工增壓泵是輸送腐蝕介質的不銹鋼管道泵，適用于食品、制藥、釀造、化工等行業的工藝流程中使用。使用溫度100℃以下。

（4） SGB防爆管道增壓泵適用于石油、化學液體無腐蝕性易燃易爆液體輸送。使用溫度80℃以下。

（5） SGPB防腐防爆管道泵適用于化工、化學液體等帶腐蝕性易燃易爆液體輸送。使用溫度140℃以下。

使用條件

1、進口管水壓不大于3公斤/厘米2。

2、水質為清水，不應有纖維或固體顆粒，對熱水應為軟水。

3、介質溫度：冷水不低于0℃。

4、周圍環境溫度不超過±45℃。

5、電源電壓為380V，部分為220V。

注意：選用時按使用介質的情況選擇相應型號；對于特殊介質，訂貨時應特別注明，以便廠家?guī)椭x擇或特殊加工。

SG型管道增壓泵性能參數

型號	口徑 (mm)	流量 (m 3 /h)	揚程 (m)	電機功率 (Kw)	電壓 (V)	轉速 (r/min)
15SG0.6-5	15	0.6	5	0.04	220	2800
15SG1.8-10	15	1.8	10	0.12	220	2800
20SG2-8	20	2	8	0.12	220	2800
20SG3-14	20	3	14	0.25	220	2800
20SG3-30	20	3	30	0.75	220	2800
25SG2.5-15	25	2.5	15	0.25	220	2800
25SG4-20	25	4	20	0.75	220	2800
25SG3-30	25	3	30	0.75	220	2800
32SG5-20	32	5	20	0.75	220	2800
40SG5-8	40	5	8	0.25	220	2800
40SG6-20	40	6	20	0.75	220	2800
50SG10-7.5	50	10	7.5	0.75	220	2800
50SG10-15	50	10	15	0.75	220	2800
25SG4-20	25	4	20	0.75	380	2800
25SG3-30	25	3	30	0.75	380	2800
25SG6.5-30	25	6.5	30	1.5	380	2800
25SG10-50	25	10	50	4	380	2800
32SG5-20	32	5	20	0.75	380	2800
32SG8-30	32	8	30	1.5	380	2800
32SG15-40	32	15	40	4	380	2800
32SG12-50	32	12	50	4	380	2800
32SG14-80	32	14	80	7.5	380	2800
40SG6-20	40	6	20	0.75	380	2800
40SG9-30	40	9	30	1.5	380	2800
40SG18-40	40	18	40	4	380	2800
40SG15-50	40	15	50	4	380	2800
40SG18-65	40	18	65	7.5	380	2800
40SG15-80	40	15	80	7.5	380	2800
50SG10-7.5	50	10	7.5	0.75	380	2800
50SG10-15	50	10	15	0.75	380	2800
50SG12-25	50	12	25	1.5	380	2800
50SG15-30	50	15	30	2.2	380	2800
50SG18-40	50	18	40	4	380	2800
50SG16-50	50	16	50	4	380	2800
50SG20-65	50	20	65	7.5	380	2800
50SG25-80	50	25	80	15	380	2800
50SG30-100	50	30	100	22	380	2800
65SG30-15	65	30	15	2.2	380	2800
65SG30-27	65	30	27	4	380	2800
65SG40-40	65	40	40	7.5	380	2800
65SG30-50	65	30	50	7.5	380	2800
65SG50-65	65	50	65	15	380	2800
65SG40-80	65	40	80	18.5	380	2800
65SG45-100	64	45	100	22	380	2800
80SG35-20	80	35	20	4	380	2800
80SG50-30	80	50	30	7.5	380	2800
80SG70-40	80	70	40	15	380	2800
80SG60-50	80	60	50	15	380	2800
80SG80-65	80	80	65	22	380	2800
80SG70-80	80	70	80	22	380	2800
80SG55-100	80	55	100	30	380	2800
100SG40-18	100	40	18	4	380	2800
100SG50-30	100	50	30	7.5	380	2800
100SG70-40	100	70	40	15	380	2800
100SG60-50	100	60	50	15	380	2800
100SG80-65	100	80	65	22	380	2800
100SG75-78	100	75	78	22	380	2800
100SG100-60	100	100	60	30	380	2800
